Мультипликатор давления MP-T усиливает поступающее давление до макс. 800 Bar. Модель MP-T возможно устанавливать на любые гидравлические контуры. Модель MP-T представлена 7 стандартными модификациями соотношения давления на входе и на выходе. Может поставляться в комплекте с перепускным клапаном, предохраняющим мультипликатор давления от превышения максимально допустимого входного давления.
Различными параметры давления и потока на выходе можно получить
путем регулировки соответствующих параметров на входе.

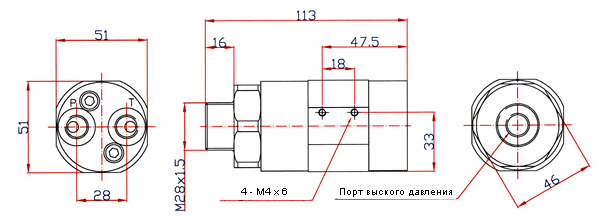

Габаритные размеры (мм)
Технические характеристики
Коэффициент увеличения давления |
Поток на входе |
Поток на выходе без нагрузки (л/мин / гал./мин) |
Поток на выходе под нагрузкой (л/мин / гал./мин) |
Давление на входе (макс.) (Bar/PSI) |
Давление на выходе (Bar/PSI) |
1.5 |
8.0 / 2.1 |
0.8 / 0.21 |
0.3 / 0.08 |
200 / 2,900 |
300 / 4,350 |
2.0 |
8.0 / 2.1 |
0.8 / 0.21 |
0.2 / 0.08 |
200 / 2,900 |
400 / 5,800 |
3.4 |
15.0 / 4.0 |
2.2 / 0.58 |
0.5 / 0.13 |
200 / 2,900 |
680 / 9,860 |
4.0 |
14.0 / 3.7 |
1.8 / 0.47 |
0.4 / 0.10 |
200 / 2,900 |
800 / 11,600 |
5.0 |
14.0 / 3.7 |
1.4 / 0.37 |
0.3 / 0.08 |
160 / 2,320 |
800 / 11,600 |
7.0 |
13.0 / 3.4 |
1.1 / 0.29 |
0.2 / 0.05 |
114 / 1,653 |
800 / 11,600 |
9.0 |
13.0 / 3.4 |
0.7 / 0.19 |
0.1 / 0.03 |
89 / 1,290 |
800 / 11,600 |
В таблице приведены значения для каждой модификации
