Установка кавитационной очистки является полностью автономным комплексом, не требующим никаких дополнительных приспособлений и предназначена для высокоэффективной очистки удаления биологического обрастания любого состава и толщины (морские водоросли, моллюски, балянусы, ракушки), ржавчины и отслоившейся краски без нарушения основного лакокрасочного, антиобрастающего и антикоррозийного покрытия очищаемой поверхности на объектах подводного расположения таких как:
• морских и речных судов различного класса - танкеры, сухогрузы, контейнеровозы, балкеры, пассажирские и военные корабли, траулеры, суда специального назначения, прогулочные катера и яхты без перегона в сухой док
• шельфовых нефтяных и газодобывающих платформ и их несущих конструкций
• нефтеналивных терминалов, транспортных и газовых трубопроводов глубинного залегания
• стационарных гидротехнических сооружений – мосты, пирсы, причалы и другие объекты морской и речной акватории
Установка работает как на морской, так и на пресной воде, подающуюся под небольшим давлением и потоком (стандартные насосные установки), создавая скоростную кавитационную струю - струя воды с парогазовыми микроскопическими пузырьками, которые при попадании на обрабатываемую поверхность разрушают обрастания и ржавчину. Выброс объектов очистки из рабочей зоны происходит в следствии направленного столкновения микропузырьков кавитирующей струи воды с образованием микровзрыва
Кавитация - образование в жидкости полостей (кавитационных пузырьков, или каверн), заполненных газом, паром или их смесью. Кавитация возникает в результате местного понижения давления в жидкости, которое происходить при увеличении её скорости (гидродинамическая кавитация). Перемещаясь с потоком в область с более высоким давлением или во время полупериода сжатия, кавитационный пузырек захлопывается, излучая при этом ударную волну
Преимущества:
Эффективность использования установки кавитационной очистки принципиально и выгодно отличается от традиционных способов очистки и обладает рядом существенных преимуществ:
• высокоскоростная качественная без необходимости помещения судов в сухой док
• возможность быстрой очистки криволинейных и труднодоступных поверхностей
• возможность очистки сильно загрязненных поверхностей и поверхностей с твердым обрастанием любого состава и толщины
• полная экологическая чистота рабочих процессов и механизмов очистки
• отсутствие вибрации, отдачи и полная безопасность для водолазов от повреждения кавитационной струей
• сохранение лакокрасочного, антиобрастающего и антикоррозийного покрытия очищаемых поверхностей
• отсутствие необходимости периодической замены инструмента и расходных материалов в процессе очистных работ
• простота эксплуатации - не требует специальной подготовки рабочих и водолазов
• эргономичность и малый вес кавитационного пистолета
мобильность комплекса и т.д.
Преимущества перед установками кавитационной очистки:
· хорошая сбалансированность пистолета и высокая эффективность очистки
· отсутствие обратной струи, куда выбрасывается половина эффективного потока насоса высокого давления
· возможность работы одновременно двумя пистолетами одновременно от одной установки высокого давления HG 1222
· возможность подключения насадки с вращающимися форсунками для более эффективной очистки поверхности
· оптимизация отпускной цены за счет сборки насоса высокого давления на производственной базе в России

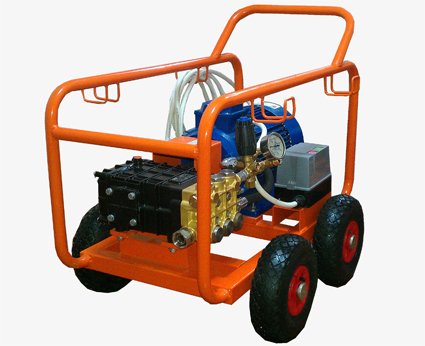

Модельный ряд
Модель |
20-21Э-Р |
20-21Б-Р |
18-42Э-P |
18-42Б-P |
Кол-во кавитационных пистолетов |
1 |
1 |
2 |
2 |
Максимальное давлени, бар |
200 |
200 |
180 |
180 |
Рабочее давление, бар |
160 |
160 |
160 |
160 |
Поток воды, л/мин |
21 |
21 |
42 |
42 |
Насос ВД |
Трехплунжерный насос высокого давления |
Трехплунжерный насос высокого давления |
Трехплунжерный насос высокого давления |
Трехплунжерный насос высокого давления |
Привод |
380В |
Бензиновый двигатель Honda GX390 с электрическим стартером |
380В |
Бензиновый двигатель Honda GX690 или Briggs 23 HP электрическим стартером |
Мощность |
11 кВт |
13 л.с. |
15 кВт |
23 л.с. |
Подача воды |
Подкачивающий насос |
Подкачивающий насос |
Подкачивающий насос |
Подкачивающий насос |
Регулировка давления |
есть |
есть |
есть |
есть |
Исполнение |
Рама на колеса |
Рама на колеса |
Рама на колеса |
Рама на колеса |
Вес |
122 |
63 |
170 |
126 |
Габариты (ДхШхВ), мм |
1050х600х630 |
615х510х930 |
1050х600х630 |
760х770х1210 |
{youtube}UO9XNTeqrkk{/youtube}
