Мультипликатор давления Scanwill MP-M
Мультипликатор давления MP-M усиливает поступающее давление до макс. 800 Bar. Модель MP-M возможно устанавливать на любые гидравлические контуры. Модель MP-M представлена 5 стандартными модификациями соотношения давления на входе и на выходе. Может поставляться в комплекте с перепускным клапаном, предохраняющим мультипликатор давления от превышения максимально допустимого входного давления. Различными параметры давления и потока на выходе можно получить путем регулировки соответствующих параметров на входе.
Различными параметры давления и потока на выходе можно получить
путем регулировки соответствующих параметров на входе.

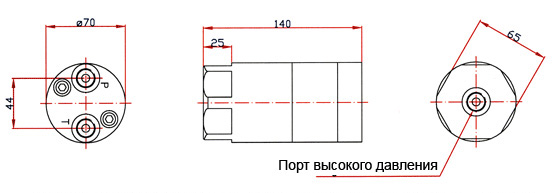

Габаритные размеры (мм)
Технические характеристики
|
Коэффициент увеличения давления |
Поток на входе |
Поток на выходе без нагрузки (л/мин / гал./мин) |
Поток на выходе под нагрузкой (л/мин / гал./мин) |
Давление на входе (макс.) (Bar/PSI) |
Давление на выходе (Bar/PSI) |
|
1.8 |
25.0 / 6.6 |
5.0 / 1.32 |
1.5 / 0.39 |
200 / 2,900 |
360 / 5,220 |
|
3.4 |
35.0 / 9.3 |
5.0 / 1.32 |
2.8 / 0.74 |
200 / 2,900 |
680 / 9,860 |
|
4.0 |
35.0 / 9.3 |
4.0 / 1.06 |
2.4 / 0.63 |
200 / 2,900 |
800 / 11,600 |
|
5.0 |
35.0 / 9.3 |
3.5 / 0.93 |
1.9 / 0.50 |
160 / 2,320 |
800 / 11,600 |
|
7.0 |
35.0 / 9.3 |
3.0 / 0.8 |
1.3 / 0.34 |
114 / 1,653 |
800 / 11,600 |
В таблице приведены значения для каждой модификации
