Гидравлические мойки (насосы) Neron Pumps

Гидравлические мойки высокого давления предназначены для мытья спецтехники, оборудование, использования в качестве поливомоечного насоса, каналопромывочного насоса и т.д. Отличительно особенностью гидравлических моек, является возможность запитывания их непосредственно от гидравлической системы спецтехники, чтобы позволяет обеспечить полную автономность.

Гидромойки комплектуются моечным пистолетом со стволом необходимой длины, рукавом высокого давления, при необходимости - любыми фитингами и быстроразъемными соединениями для подключения к различным гидравлическим системам.

Гидравлические насосы высокого давления

Гидравлический насос высокого давления преобразует энергию гидравлической жидкости для подачи воды под давлением.
В одном компактном корпусе находится плунжерная система, т.е. отсутствует дополнительное соединение между насосом и гидравлическим мотором Высокая стойкость поршня к коррозии позволяет также перекачивать агрессивную жидкость, пестициды, дезинфицирующие средства, моющие средства и т.д.

Пример системы



Преимущества

  1. В качестве источника питания используется гидравлическая система машины
  2. Высвобождение КОМ от водяного насоса и возможность использования в многофункциональной машине
  3. Многозадачность одного насоса (посредством подключения к рейке или моечному пистолету): подача воды под давлением для мойки улиц, мойки контейнеров, мойки автомобиля/любых других поверхностей посредством моечного пистолета
  4. Отсутствие шума, вибрации.
  5. Компактные габаритные размеры, простота установки на различные машины в любом положении, наличие монтажных отверстий
  6. Может применяться для каналопромывочных машин (модели HPX), а также для откачки ила из стоков (посредством подключения доп. насоса) и т. д.
  7. Специальный инжектор для подачи растворителя, мыла, присадок (опция)
  8. Возможность мойки горячей водой - до + 70-80 С

Технические характеристики

Наименование параметров

Единицы измерения

Норма

Впускной порт для воды

дюйм

3/4" BSP(M) (наруж.)

Выпускной порт для воды высокого давления

мм

М22х1,5 (наруж.)

Клапан «байпас/термоклапан»

установлен

Порты гидравлической жидкости

дюйм

BSP(F) (внутр.)

Макс. температура гидравлической жидкости

градусы

+ 80°

Макс. температура воды

градусы

+ 43°

(стандартные уплотнения)

Макс. температура воды

градусы

+ 70°

(витоновые уплотнения)

Макс. поток гидравлической

л/мин

25

жидкости

Подаваемая жидкость

пресная вода, морская вода, гликоль, масла, химикалии

Материалы корпуса (варианты)

медь, алюминий анодированный, никелированная медь, специальные уплотнения (опции)

Материал поршней

керамика

Габаритные размеры (В х Д х Ш)

мм

121 х 270 х 125

Масса

кг

8,8

Модельный ряд

МОДЕЛЬ

HWB 150

HWB 200

HWB 250

HWB 300

Макс. поток гидравлической жидкости P1 (л/мин)

24

24

24

24

Соотношение Q2/Q1

1,3

1

0,67

0,5

Макс. поток воды на выходе P2 (л/мин)

32

24

16

12

С помощью соотношения Q2/Q1 рассчитывайте поток воды на выходе, зная возможный объем масла который Вы сможете обеспечить (но не более максимального. (Например: 6,6 x 1,3 = 8,6)

Макс. давление гидравлической жидкости (bar)

249

249

189

139

Соотношение P2/P1

0,6

0,8

1,2

1,75

Макс давление воды на выходе (bar)

149

199

227

244

С помощью соотношения P2/P1 рассчитывайте давление воды на выходе, зная возможное давление масла которое Вы сможете обеспечить (но не более максимального. (Например: 3625 x 0,6 = 2175)

Вариант схемы соединения системы

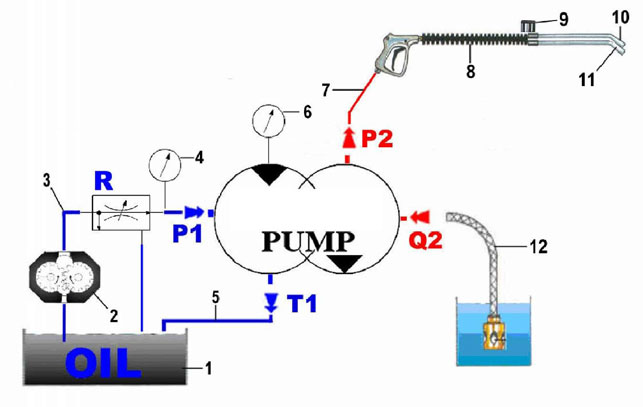

1. Маслобак 2. Насос гидросистемы 3. Напорная магистраль гидравлической системы 4. Манометр для измерения давления гидравлической жидкости (если присутствует) 5. Сливная магистраль гидравлической системы 6.Манометр для измерения давления воды 7. Рукав высокого давления для воды 8. Моечный пистолет и ствол 9. Ручка клапана регулировки давления воды 10. Форсунка высокого давления 11. Форсунка низкого давления 12. Рукав для подачи воды (прозрачный, армированный нитью)

M. Ограничительный клапан давления воды C. Гайка V. Гайка регулировки давления воды 6. Манометр измерения давления воды 13. Порт подсоединения манометра

Установленный клапан «байпас/термоклапан» регулируют циркуляцию воды в насосе в то время, когда курок моечного пистолета отпущен

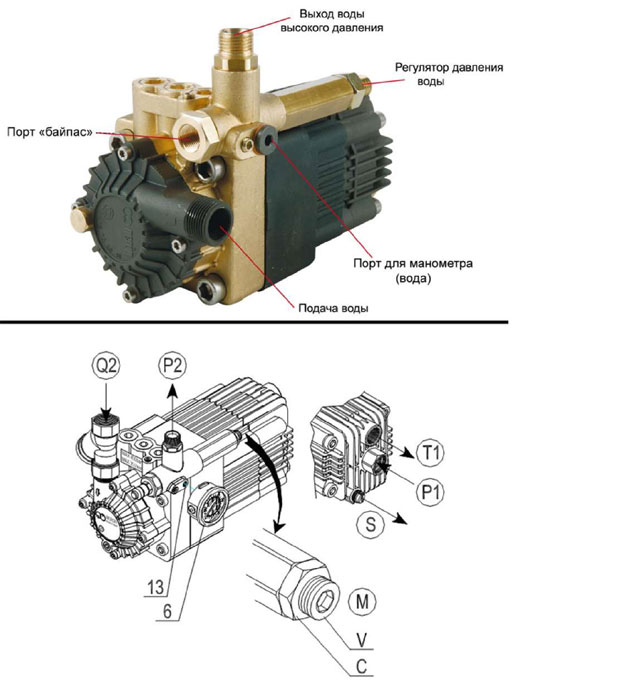

P1. Питающий порт для гидрав. жидкости P2. Выпускной порт для воды T1. Возвратный порт для гидрав. жидкости Q2. Впускной порт для воды S. Разгрузочный клапан, он же вентиляционный

  1. Поршень приводимый в действие          гидравлической жидкостью создающий нагрузку на подшипник в сельсинном блоке
  2. Клапан регулировки давления (заводская установка)
  3. Двойное уплотнение (для предотвращения      утечек гидравлической жидкости)
  4. Поршни (из нержавеющей стали или керамики)
  5. Выпускной порт для воды
  6. Встроенный              разгрузочный клапан
  7. Порт клапана «байпас», клапан «байпас» и термоклапан (не изображен)    регулируют циркуляцию воды в насосе в то время, когда курок распылительного пистолета отпущен
  8. Блочные клапаны
  9. Впускной порт для воды

Рисунок 3. Основные элементы гидравлического насоса высокого давления

  1. Кованая клапанная коробка (медь)
  2. Вентиляционный отсек (для предотвращения завоздушивания гидравлической жидкости)
  3. Корпус (анодированный алюминий, литье)
  4. Поршень
  5. сельсинный блок (для регулировки движения штока и подачи гидравлической жидкости в систему)
  6. Порт для гидравлической жидкости
  7. Масляная ванна сельсинного блока (для регулировки движения штока и снижения износа подшипника)
  8. Вентиляционный клапан
  9. Монтажные отверстия
  10. Питающий порт гидравлической жидкости
  11. Возвратный порт гидравлический жидкости
  12. Предохранительный  клапан возвратной линии
    гидравлической жидкости

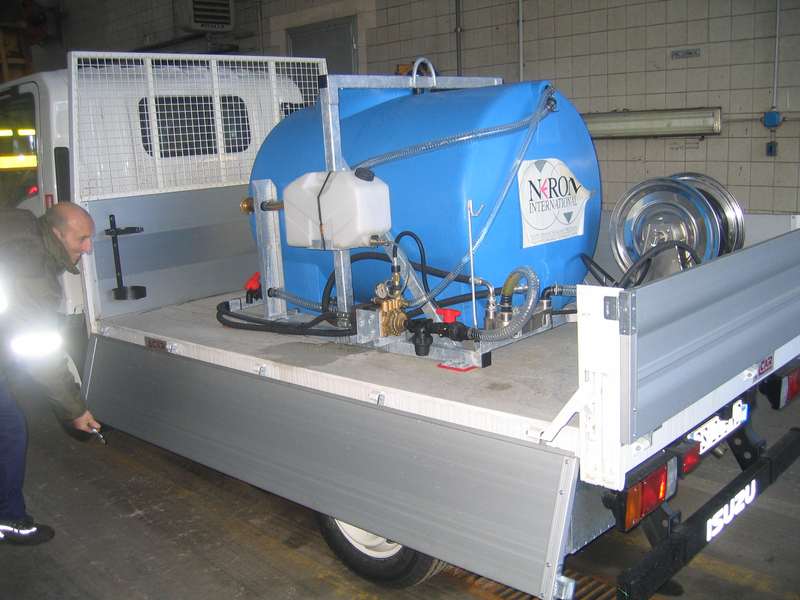

Примеры готовых комплектов
